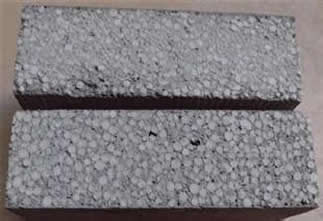

聚苯顆粒保溫板產品介紹

1、保溫隔熱節能效果好
聚合聚苯顆粒保溫板防火保溫板延續了傳統EPS泡沫板導熱系數小，蓄熱系數大的優點，比市場上無機活性保溫砂漿、泡沫玻璃等保溫效果好。
2、聚合聚苯顆粒保溫板安全、防火—A級阻燃型材料
真金保溫板克服了傳統EPS泡沫板易燃的缺點，安全性能非常高。完全達到公安部與住房和城鄉建設部聯合下發的公通字[2009]46號文件所規定的保溫材料A級防火標準。
3、聚合聚苯顆粒保溫板強度比巖棉、酚醛板高，不吸水、不脫落、易施工。
4、系統性能優越
聚合聚苯顆粒保溫板是閉合且發泡的球狀分子結構，重量相對較輕，尺寸穩定性好，無毒，系統經耐候性實驗，即經過80次高溫－淋水循環和30次加熱－冷凍循環后，未出現飾面層起泡、空鼓和脫落現象，未產生滲水裂縫，抗沖擊性能面磚達到10J，抗沖擊性能涂料達到10J，性能優越。
5、工藝成熟
聚合聚苯顆粒保溫板施工工藝與傳統的EPS板薄抹灰外墻外保溫系統施工工藝相同，施工工藝成熟，便于工人施工，且安全可靠，不會存在其他新型材料系統不穩定的缺陷。
6、性價比優越
聚合聚苯顆粒保溫板保留了傳統EPS泡沫板的“導熱系數低、保溫效果好、工藝成熟”的優點，并且成本低廉，價格遠遠低于市場上同類A級阻燃型保溫材料，以普通材料的價格獲得A級阻燃的效果，性價比優越，市場前景廣闊。
三，施工工藝
1、施工工藝流程
基層準備→ 測量、放線 →粘翻包玻纖網布 → 粘貼真金保溫板 → 固定錨栓 → 抹3-5mm抹面砂漿并壓入網格布→ 保溫層完成
2、施工工藝說明
2.1 結構墻體基面必須清理干凈，施工前按國家相關標準全面組織檢驗墻面平整度和垂直度。用2m靠尺檢查，最大偏差不大于5mm，超差部分及時上報土建方，對偏差部位應剔鑿或修補平整。工程分為四個立面進行抽查（南立面、北立面、東立面、西立面），每一個立面抽查三點，四個立面計12點。
2.2  根據圖紙要求，在墻面彈出外門窗控制線等。
2.3  粘貼聚苯板
2.3.1  聚合聚苯顆粒保溫板切割：用裁紙刀或手鋸切割真金保溫板，標準板面尺寸為1200mm×600mm，對角線及板厚誤差±2mm，非標準板按實際需要的尺寸加工，尺寸允許偏差為±2mm，大小面垂直。
2.3.2  粘結砂漿配制：將聚合物粘結砂漿TS-221直接加水（1：0.21～0.24）攪拌均勻后靜置3分鐘再次攪拌即可。一次配制量以1小時內用完為宜，若使用中有過干現象出現，可適當加水再次攪勻使用。
2.3.3  面層為涂料作法采用點框法粘結聚合聚苯顆粒保溫板，達到40 %的粘結面積，粘結將更牢固。
2.3.4  抹完粘結劑后，立即將板立起就位粘貼，粘貼時應輕揉、均勻擠壓，并隨時用托線板檢查垂直平整，板與板間擠緊，碰頭縫處不留粘結劑。粘貼真金保溫板時應做到上下錯縫，每貼完一塊板，應及時清除擠出的粘結劑，板間不留間隙，如出現間隙，應用相應寬度的聚苯板填塞。陽角處相鄰的墻面所粘聚苯板應交錯連接
2.4   聚合聚苯顆粒保溫板面層打磨
聚合聚苯顆粒保溫板接縫不平處應用打磨抹子磨平，打磨動作宜為輕柔的圓周運動。磨平后應用刷子將碎屑清理干凈。
2.5  抹面層砂漿TS-220鋪貼玻纖網
2.5.1配制彈性抹面砂漿TS-220：將TS-220粉體加水（1：0.21～0.24）攪拌均勻，一次配制量以1小時內用完為宜，若使用中有過干現象出現，可適當加水再次攪勻使用。
2.5.2在真金保溫板表面均勻涂抹一層配制好的抹面砂漿2～3㎜。
2.5.3鋪貼網格布
門窗洞口如不靠膨脹縫，沿45度角方向各加一層400mm × 200mm箭形網格布進行加強，加強部位應于大面網格布下面(見附詳圖)。
2.5.4將大面網格布沿水平方向繃平，用抹子由中間向上、下兩邊將網格布抹平，將其壓入底層抹面砂漿，網格布左右搭接寬度不小于100mm，上、下搭接寬度不小于80mm，不得使網格布皺褶，翹邊，嚴禁出現網格布松弛不緊、錯位、傾斜、網布外鼓、褶皺等現象。在陰陽角處還需局部加鋪400mm網格布一道。
2.5.5保溫層的完成
在網格布表面再抹一層抹面砂漿，抹灰厚度以蓋住網格布為準，約1~2mm。
3、注意事項
3.1 TS-221粘結砂漿施工現場施工時，嚴禁添加任何其他材料物品，以保證產品質量穩定。
3.2 加水攪拌后的TS-221粘結砂漿、TS-220抹面砂漿應在2小時內用完，決不允許次日或干固后再次二次使用，以免影響質量效果。
3.3 外墻和外門窗口施工及驗收完畢，基面達到《建筑工程質量檢驗評定標準》(GBJ301-88)中的要求。表面不平處應使用砂漿找平后方可施工
3.4 操作地點環境溫度和基底溫度不低于5℃；風力不大于5級，雨天不能施工。
四，市場現狀
近年來，由于民用建筑保溫材料引發的火災事故和重大人身傷亡事件逐漸引發國家相關部門的高度重視，2009年9月25日公安部、住房與城鄉建設部發文（公通字46號，詳情見后附件），民用建筑外保溫材料的燃燒性能宜為A級，且不應低于B2級。目前A級保溫材料在國內的產量有限，每年只能提供7萬立方米，就2012年統計全國施工面積卻已達30億平方米，按照每個A級保溫材料廠年生產能力100萬平米計算，全國需要建1800個生產廠，才能保證目前新建住房的需求。所以，依靠現有市場是遠遠不夠的，可見外墻保溫材料需求的市場很大。據統計，目前我國還有高層建筑162000多座，其中超高100米的超高層建筑就有1500余座，按照要求都需要外墻保溫材料。這些建筑下一步也將面臨保溫層改造。由此可見，聚合聚苯顆粒保溫板A級保溫材料市場缺口極大，蘊藏著無限的商機，也勢必帶來巨大的投資效益。
五，前景分析
隨著國內高層建筑保溫材料標準的出臺和大眾節能環保意識的逐步強化，外墻聚合聚苯顆粒保溫板（A級防火EPS保溫板）應運而生，安全防火，性能優越，施工簡易、性價比高、保溫隔熱等等一系列優勢都將推進人們對它的應用，相信真金板將會如同雨后春筍般的萌芽、發展。
不燃聚苯板又稱真金防火保溫板是在傳統的模塑聚苯乙烯泡沫板的基礎上進行改良，從而達到A級阻燃效果的新型保溫隔熱材料。它不僅延續了傳統EPS泡沫板導熱系數小，保溫隔熱效果好，輕質等優點，并彌補了傳統EPS泡沫板阻燃效果差的缺點，同時克服了市場上同類阻燃效果材料質量重、價格高的問題，是一種理想的保溫隔熱材料，具有廣泛的市場需求。
產品特點

    ①容重輕,在160-180kg/m3左右;
    ②導熱系數小,在0.060 W/m.k(38℃)以下，導熱性能穩定;
    ③不透濕;
    ④吸水率小,0.2%左右;
    ⑤不燃燒;
    ⑥不霉變、腐蝕、不受鼠咬;
    ⑦抗壓強度≥0.7MPa,抗折強度≥0.5Mpa;
    ⑧能耐酸性腐蝕(氟化氫除外);
    ⑨無毒,不含CFC(氟氯化炭)和HCFC(氫氟氯酸);
    ⑩物理化學性能穩定,尺寸穩定。

      可廣泛用于民用建筑外墻和屋頂的絕熱保溫。由于泡沫玻璃質輕、防火、防水、無污染、不燃燒、壽命長(與建筑同樣長壽命)等特點，加之人類對生存環境保護要求越來越高，聚合聚苯顆粒保溫板是民用建筑理想的墻體絕熱材料和屋面絕熱材料。
   聚合聚苯顆粒保溫板既是保冷材料又是保溫材料，能適應深冷到較高溫度范圍等特點。同時它的重要價值不僅在于長年使用不會變質，而且本身又起到防火、防震作用。在低溫深冷、地下工程、易燃易爆、潮濕以及化學侵蝕苛刻環境下使用時，不但安全可靠，而且經久耐用，被譽為“不須更換的永久性隔熱材料”。所以被廣泛應用于石油、化工、地下工程、造船、國防軍工的隔熱保溫保冷和煙道內襯防腐工程。
